ساخت فلزیاب و طلایاب به 5 روش ساده+فیلم

ساخت فلزیاب به پنج روش+فیلم

ساخت فلزیاب یک روش سرگرم کننده برای کسانی که علاقه به گنج یابی دارند، هست. همانطور که میدانید ساخت گنج یاب دستی مرسوم نیاز به کیت الکترونیک و دانش تخصصی دارد در این مقاله 5 روش ساخت طلایاب در خانه را همراه با فیلم و عکس توضیح داده ایم. لوازم مورد نیاز هر کدام ساده است و از هر جایی میتوانید پیدا کنید با ما همراه باشید.

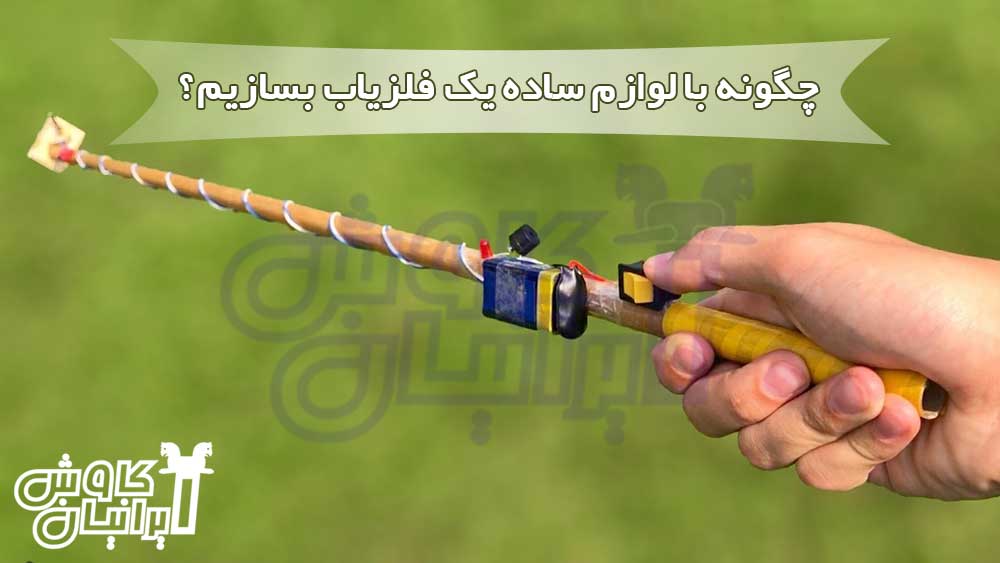

قطعات لازم برای ساخت فلزیاب با چوب

لوازم مورد نیاز

• یک تکه چوب کوچک (مربعی شکل)
• دریل
• دو میخ بزرگ
• چسب قطره ای
• دو عدد سیم
• یک چوب بزرگ (لوله ای شکل) که به عنوان دسته فلزیاب عمل کند
• چراغ LED (دیود)
• بازر (بلندگو)
• کلید قطع و وصل
• باتری
• چسب لنت (اختیاری)

توضیحات

در قدم اول برای ساخت یک فلزیاب رو تکه چوب دو نقطه ای (در کنارهم) را با دریل سوراخ کرده طوری که میخ های بزرگ از آن رد شوند و در قسمت پایینی تکه چوب حفره ای فقط از یک طرف ایجاد کنید. میخ ها را وارد نقاط کرده و با چسب قطره ای محکم کنید.

سیم ها را روی میخ ها لحیم کاری کنید در قدم بعدی چوب میله ای شکلی که دارید (به عنوان دسته فزیاب عمل میکند) روی حفره ای که روی چوب ایجاد کرده اید وصل کنید برای راحتی کار طبق ویدئو سیم ها را هم با نوار چسب به دسته فلزیاب بچسبانید.

و در آخر باتری که دارید یه طرف آن را به کلید، و طرف دیگر به دیود و اسپیکر با سیم وصل کنید. سیم ها را با هم لحیم کاری کنید و همه اجزاء را با چسب قطره ای روی چوب بچسبانید و فلزیاب شما آماده است…





روش دوم ساخت طلا یاب با سیم مسی

لوازم مورد نیاز

1. دو عدد CD
2. یک تکه کارتون
3. چسب حرارتی
4. چند سیم
5. دریل
6. سیم مسی به قطر 0.2 میلی متر
7. لوله (برای دسته فزیاب)
8. زانو 60 درجه

لوازم مورد نیاز برای مدار

• برد مدار چاپی
• رابط باتری
• باتری 9 ولت
• خازن 2 میکرو فاراد
• 555 تایمر آی سی
• بازر (بلندگو)
• خازن 10uf
• مقاومت 47 کیلو اهم
• کلید روشن و خاموش





توضیحات

در قدم اول تکه کارتونی که داریم گرد برش میدهیم (میتوانید برای کشیدن دایره دقیق تر روی کارتون از پرگار استفاده کنید) این گردی تقریبا هم اندازه دایره CD ها باشه وسط کارتون را با دریل سوراخ کرده و سیم مسی را از داخل آن رد میکنید  و با چسب حرارتی دو سی دی را از طریق کارتون به هم وصل میکنید و طبق ویدئو سیم مسی را دور کارتونی که مابین دو سی دی قرار دارد میپیچید و بعد سیم ها را به دو طرف سیم های مسی لحیم کاری کنید بعد زانو 60 درجه را به لوله وصل کنید و سیم ها را از داخل زانو رد کرده و زانو را به وسط سی دی ها با چسب حرارتی بچسبانید کویل شما آماده است.

قدم آخر و سخت ترین مرحله مدار است در واقع مدار بسیار آسانی است و هر الکترونیک کاری می تواند آن را پیاده سازی کند.

ولی چون بیشتر مردم دانش آن را ندارند سخت ترین میگوییم طبق شماتیک مدار زیر باید آن را اجرا کنید اگر دانش اجرای آن را ندارید می توانید از یک نفر دیگر کمک بگیرید.

و بعد از مدار با دریک روی لوله یا همان دسته فلزیاب یک سوراخ ایجاد کنید و سیم ها را از داخل آن رد کنید بعد سیم ها را روی مدار وصل کنید و بعد هر دوی آن ها به همراه باتری روی دسته فلزیاب با چسب حرارتی بچسبانید و تمام فلزیاب شما آماده است.







روش سوم ساخت طلایاب دستی قوی و ساده استفاده از یک رادیو و یک ماشین حساب

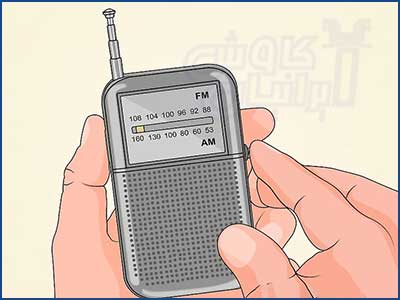

مرحله اول ساخت فلزیاب: موج رادیو را بر روی امواج AM و بالاترین فرکانس تنظیم کنید



مطمئن شید رادیو روی ایستگاه رادیویی خاصی تنظیم نشده باشه. در این حالت باید بتونید به وضوح و با ثبات تن استاتیک رو بشنوید. این به شما اجازه میده در صورت تغییر تن صدا در اثر مواجه شدن با شی فلزی اون رو تشخیص بدین

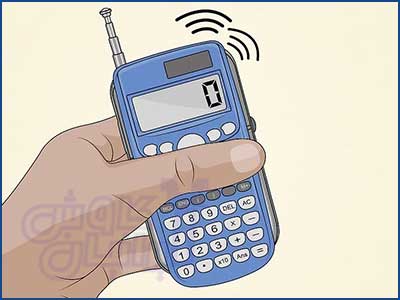

مرحله دوم ساخت یک فلزیاب ساده (سرهم کردن دستگاه ها)
ماشین حساب خودتون روشن کنید. دو دستگاه رو به صورت پشت به پشت به هم بجسبونید. وقتی به حال پایدار رسیدید تن صدا حذف میشه. اگه صدا حذف نشد زاویه بین دو دستگاه رو تغییر بدید تا صدا از بین بره

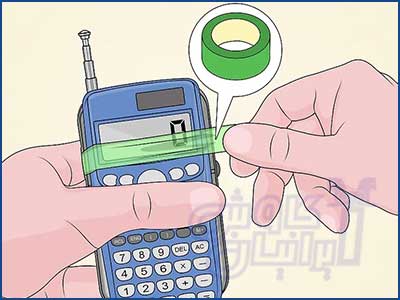

مرحله سوم – دستگاه ها رو با چسب به هم بچسبونید





وقتی تن صدای رادیو به حد مطلوبی رسید دو دستگاه رو به هم بچسبونید. اگه زاویه دستگاه ها زیاده با یک کارتون فاصله بین شون پرکنید.

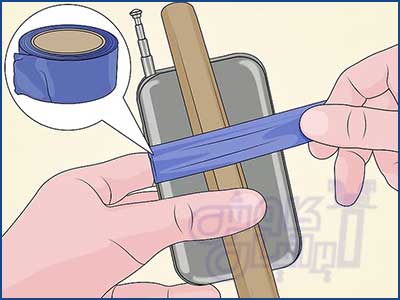

مرحله چهارم – دستگاه ها رو به یک میله بچسبونید



یه دسته جارو یا هر چی که میله ای که جنس غیر فلزی داشته باشه می تونه برای این کار مناسب باشه. با چسب نواری میله رو به دستگاه ها بچسبونید و از محکم شدنش مطمئن بشید.

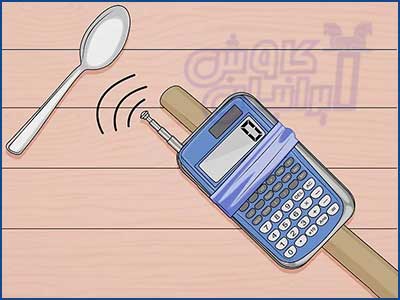

مرحله پنجم – دستگاه تون رو تست کنید
اول با قرار دادن یه قاشق از کار کردن دستگاه طلایابتون مطمئن بشید. دستگاه رو دور قاشق بچرخونید و تغییر تن صدای رادیو رو چک کنید. از دستگاه تون لذت ببرید





روش چهارم ساخت فلزیاب قوی و ساده با گوشی (تبدیل تلفن همراه به یک فلزیاب!)

در واقع منظور از ساخت دستگاه گنج یاب با گوشی و یا ساخت طلا یاب با گوشی دانلود نرم افزار هایی هست که به شما اجازه میدهد اشیای فلزی گم شده خود را پیدا کنید.

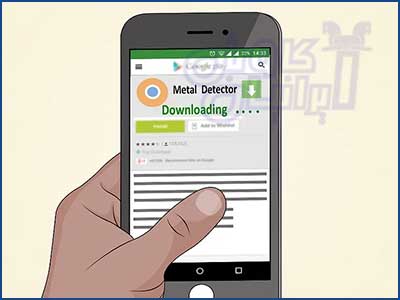

مرحله اول – یک اپلیکیشن فلزیاب برای گوشی دانلود کنید

تلفن همراه هوشمند یه وسیله الکترونیکیه که میتونه میدان مغناطیسی ایجاد کنه. نرم افزارهایی وجود داره که به شما این اجازه رو میده که از این میدان مغناطیسی استفاده کنید. نرم افزاری به اسم Metal detector این کار رو براتون انجام میده.

این نرم افزار رو میتونید از لینک زیر دانلود کنید و روی گوشی نصب کنید

دانلود فلزیاب گوشی اندروید

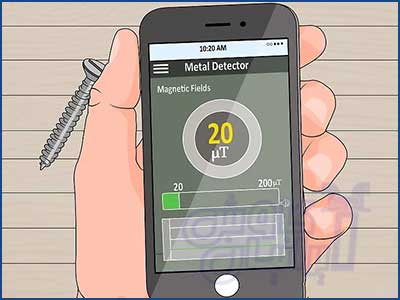

مرحله دوم – تلفن همراهتون نزدیک یه جسم فلزی کنید

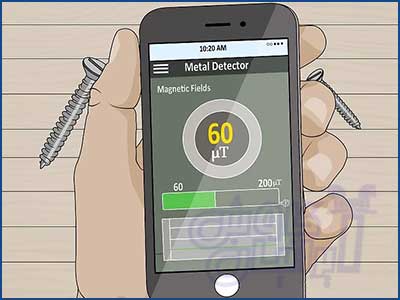

مرحله دوم – به میزان تغییر میدان مغناطیسی نگاه کنید
وقتی نرم افزار دانلود کردید اون بازش کنید و تلفن همراهتون رو نزدیک یک جسم فلز کنید. نرم افزار فلزیاب با استفاده تغییر میدان مغناطیسی تلفن همراه شما کار میکنه. با تغییر میدان نرم افزار متوجه اون میشه و به شما گزارش میده.





روش پنجم – سر هم کردن کیت فلزیاب

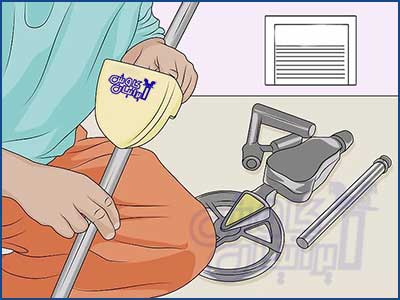

مرحله اول – دستگاه رو سرهم کنید





شما می تونید یه کیت فلزیاب بخرید که بعضیاشون میله و لوپ فلزیاب هم دارن. طبق دستورالعمل دستگاه رو سر هم کنید.

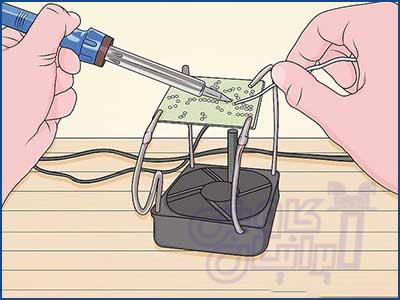

مرحه دوم – مدار ها رو لحیم کاری کنید





جعبه کنترل مدارهایی داره که باید لحیم کاره بشه. البته این کار میتونی کمی تخصصی باشه و نیاز به دقت داره. اگه تا حالا لحیم کاری نکردید میتونید از یه شخص ماهر کمک بگیرید

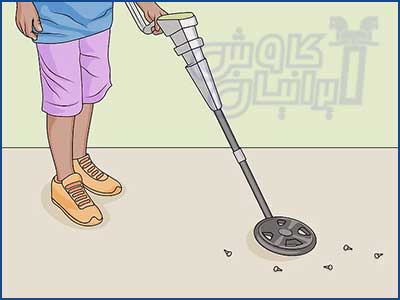

مرحله سوم – تست دستگاه فلزیاب



وقتی دستگاه تون رو سر هم کردید باید تستش کنید. انواع فلزهای مختلف رو کف اتاق بریزید و لوپ رو دور فلزها بچرخونید. اگه لوپ فلزها رو تشخیص داد میتونید دستگاه رو بیرون ببرید و ازش استفاده کنید



ساخت فلزیاب با کنترل تلویزیون

متاسفانه ساخت فلزیاب با استفاده از یک کنترل تلویزیون امکان پذیر نیست.

دلیل این امر این است که:

عملکرد متفاوت: کنترل تلویزیون برای ارسال سیگنال‌های مادون قرمز طراحی شده است تا به تلویزیون فرمان دهد، در حالی که یک فلزیاب باید بتواند میدان‌های مغناطیسی بسیار ضعیف را تشخیص دهد.
قطعات تخصصی: فلزیاب‌ها به قطعات الکترونیکی خاصی مانند سیم‌پیچ‌ها، ترانزیستورها و میکروکنترلرها نیاز دارند که در کنترل تلویزیون وجود ندارد.
پیچیدگی ساخت: ساخت یک فلزیاب کارآمد نیازمند دانش عمیقی از الکترونیک، الکترومغناطیس و برنامه‌نویسی است.



ساخت فلزیاب با عمق 3 متر

این دستگاه هایی که میسازید با اثبات ویدئو کار میکنند اما نباید انتظار داشته باشید عمق زنی خوبی یا حتی قابل قبولی داشته باشند گول سایت هایی که با عنوان (ساخت فلزیاب با برد بالا رایگان) و (ساخت فلزیاب با لامپ کم مصرف) را نخورید چنین دستگاه هایی نهایتا 2 تا 5 سانتی متر است در نتیجه ساخت فلزیاب با لوازم دم دستی و دانش ابتدایی با عمق 3 متر دروغی بیش نیست!!!



ساخت طلایاب با انتن تلویزیون

متاسفانه، ساخت یک فلزیاب کارآمد با استفاده از آنتن تلویزیون امکان‌پذیر نیست.

چرا این ایده عملی نیست؟

کارکرد متفاوت: آنتن تلویزیون برای دریافت امواج رادیویی و تلویزیونی طراحی شده است، نه برای تشخیص فلزات.
قطعات ناکافی: آنتن تلویزیون به تنهایی قطعات مورد نیاز برای ساخت یک فلزیاب را ندارد. فلزیاب‌ها به قطعات الکترونیکی تخصصی مانند سیم‌پیچ‌ها، ترانزیستورها و میکروکنترلرها نیاز دارند.
اصول کار متفاوت: اصول کار یک فلزیاب با آنتن تلویزیون کاملاً متفاوت است. فلزیاب‌ها با ایجاد و تشخیص میدان‌های مغناطیسی کار می‌کنند، در حالی که آنتن تلویزیون سیگنال‌های الکترومغناطیسی را دریافت می‌کند.



ساخت طلایاب با هندزفری

ساخت فلزیاب با هندزفری: یک ایده نادرست و غیر عملی

چرا؟

کارکرد متفاوت: هندزفری‌ها برای انتقال صدا طراحی شده‌اند و برای تشخیص فلزات مناسب نیستند.
قطعات ناکافی: هندزفری‌ها به تنهایی قطعات مورد نیاز برای ساخت یک فلزیاب را ندارند. فلزیاب‌ها به قطعات الکترونیکی تخصصی مانند سیم‌پیچ‌ها، ترانزیستورها و میکروکنترلرها نیاز دارند.
اصول کار متفاوت: فلزیاب‌ها با ایجاد و تشخیص میدان‌های مغناطیسی کار می‌کنند، در حالی که هندزفری‌ها سیگنال‌های صوتی را انتقال می‌دهند.

ساخت گنج یاب با موتور یخچال

متاسفانه، ساخت فلزیاب با استفاده از موتور یخچال امکان‌پذیر نیست و این ایده از نظر علمی اشتباه است.

چرا؟

عملکرد متفاوت: موتور یخچال برای ایجاد سرما طراحی شده و با تولید میدان‌های مغناطیسی سروکار ندارد. فلزیاب‌ها برای تشخیص فلزات، از میدان‌های مغناطیسی استفاده می‌کنند.
قطعات نامناسب: موتور یخچال قطعاتی دارد که برای ساخت فلزیاب مناسب نیستند.

فلزیاب‌

ها به قطعات الکترونیکی تخصصی مانند سیم‌پیچ‌ها، ترانزیستورها و میکروکنترلرها نیاز دارند.
اصول کار متفاوت: اصول کار یک فلزیاب با موتور یخچال کاملاً متفاوت است. فلزیاب‌ها با ارسال سیگنال‌های الکترومغناطیسی و دریافت تغییرات ایجاد شده در این سیگنال‌ها کار می‌کنند، در حالی که موتور یخچال بر اساس اصول ترمودینامیک کار می‌کند.





سخن پایانی:

همراهان گرامی توجه داشته باشید که این دستگاهی که درست کردید با وسایل های ساده ای بوده و نباید انتظار داشت واقعا برای شما گنج یابی کند اگر این چنین بود شرکت های بزرگ فلزیاب در دنیا هزینه های بسیار بالایی صرف کارشناسان و یا مواد اولیه فلزیاب ها نمیکردند ولی اگر فقط برای سرگرمی و هیجان میخواهید بله این روش ها فوق العاده ان و حتما به شما در ساخت فلزیاب کمک خواهند کرد.

اگه تونستید چیزی بسازید حتما برامون کامنت بزارید 🙂

موفق باشید دوستان
