دستگاه اسکنر OKM EXP 6000

دستگاه اسکنر EXP 6000 گنج یاب تصویری و مدل به روز شده ای ایکس پی 5000 است که از آخرین و پیشرفته ترین تکنولوژیهای روز در زمینه فلزیابی و تونل یابی استفاده نموده است. در اسکنر exp 6000 دیگر از آن همه سیم و کابل خبری نیست. ارتباط به صورت وای فای و بی سیم است. در آنتن های سیستم از حساسترین سنسورها استفاده شده است در واقع شرکت OKM در طراحی ای ایکس پی 6000 توانایی و قدرت خویش را درزمینه طراحی اسکنرهای سه بعدی به رخ حریفان نه چندان مطرح در بازار فلزیاب های تصویری کشیده است.دستگاه تصویری ای ایکس چی 6000 به روز ترین و بهترین گنج یاب تصویری روز دنیا است.

تمام اجزای این ابزار اندازه گیری ژئوفیزیکی بی سیم است. آنتن های اندازه گیری EXP 6000 از WiFi برای ایجاد لینک داده بی سیم به دستگاه سه بعدی استفاده می کنند. مونتاژ دستگاه اسکنر زمین نیز آسان است.

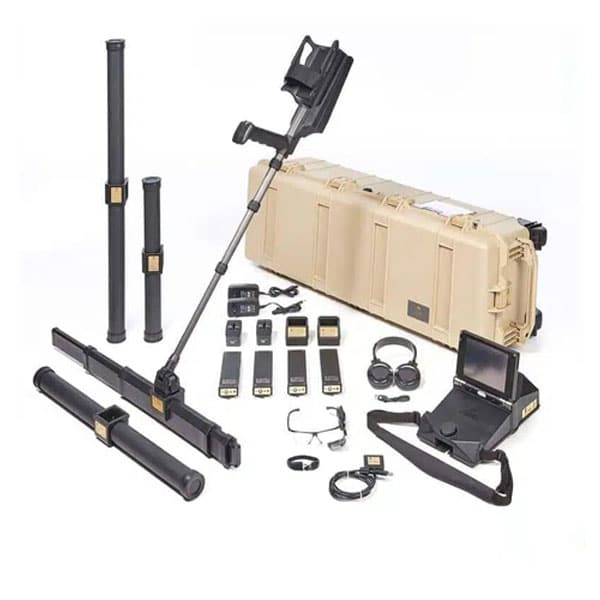

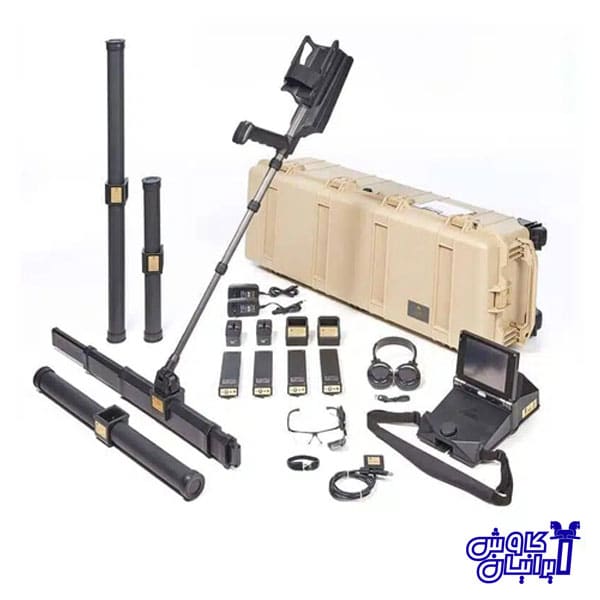

سیستم تشخیص زیرزمین شامل موارد زیر است:

• کاوشگر تلسکوپی:
  این کاوشگر تلسکوپی جدید می تواند از 50 تا 120 سانتی متر افزایش یابد و برای تشخیص در مزارع بزرگ و در زمینه های کوچک مناسب است. بنابراین، اپراتور نیازی به حمل پروب های زیادی با اندازه های مختلف ندارد.
• سوپر سنسور :
  این کاوشگر اندازه گیری تخصصی یکی از بهترین لوازم جانبی برای ردیاب های زمین در بازار است. با استفاده از این آنتن تفکیک و مکان نقطه ای از اشیاء مدفون با سهولت امکان پذیر است.
• سنسور تونل:
  این کاوشگر اندازه گیری می تواند بر روی ردیاب فلزی سه بعدی نصب شود تا تونل های مخفی ، محفظه ها ، غارها ، پناهگاه های حمله هوایی، غارها و سایر اهداف غاری را تشخیص دهد.
• سنسور جریان مستقیم:
  سنسور این دستگاه داده های اندازه گیری را مستقیماً به صفحه exp 6000 پخش می کند تا اشیاء زیرزمینی “زنده” را مشاهده کند. بنابراین اپراتور ردیاب زمینی 3D می تواند به سرعت یک منطقه بزرگ را برای یافتن اهداف احتمالی در زیر زمین مورد بررسی قرار دهد.

آینده اسکنرهای تصویری به سمت استفاده از تکنولوژی وای فای و بی سیم در حال گذر است.جای که از سیم و کابل خبری نیست.

دستگاه اسکنر EXP 6000 در دو مدل پرو و پرو پلاس عرضه میشود .تفاوت در تعداد آنتن ها است.ارتباط بین تمامی قسمتهای سیستم به صورت بی سیم و وایر لس است. با این سیستم با در نظر گرفتن حجم و سایز فلز و یافضای خالی میتواند تا 25 متر متغییر باشد. انواع فلزات و فضاهای خالی و حتی مواد معدنی موجود در خاک قابل تشخیص و شناسایی است.برای اولین بار از آنتن تلسکوپی استفاده شده است که از 50 تا 120 سانت قابلیت پوشش منطقه مورد بررسی را داراست.

با آنتن 50 سانتی مخصوص تونل میتوان تا عمق 25 متری مقبره ها و تونل ها و فضاهای خالی را کشف کرد و تصویری سه بعدی از زیر زمین بدست آورد.از آنتن تونل میتوان در تپه ها و قلعه ها برای یافتن ورودی و یا راهروها استفاده نمود.اطلاعات و دیتای خروجی از دستگاه ای ایکس پی 6000 را میتوان برروی تبلیت یا عینک اندروید مشاهده نمود.

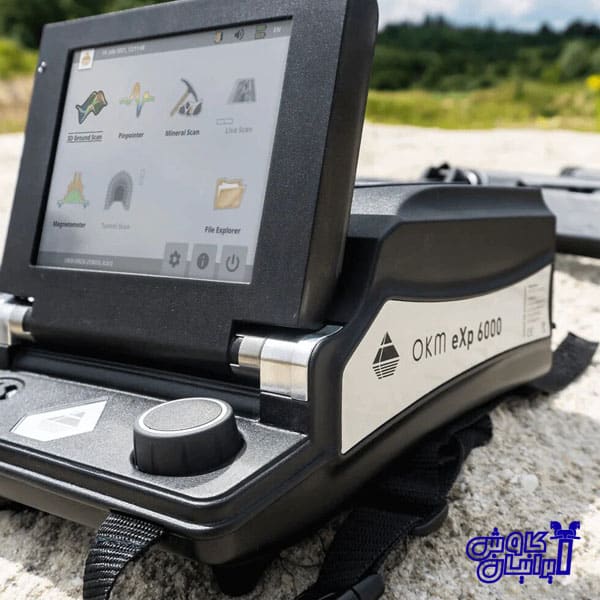

منوی کاری دستگاه اسکنر EXP 6000 عبارتند از :

Ground Scan: در این منوی کاری اپراتور میتواند برداشت دقیق تری از دیتای به دست آمده از زمین بدست بیاورد و برای آنالیز بیشتر و بدست آوردن نقطه اصلی هدف و عمق و نوع هدف اسکن مورد نظر را به تبلت منتقل مینماید. برای انتقال اطلاعات بدست آمده به کامپیوتر از کابل یو اس بی استفاده میشود . دراین حالت میتوان اسکن ها را در حافظه دستگاه eXp 6000 ذخیره نمود.تعیین عمق تابع عوامل و شرایط مختلف و متفاوتی است مانند حجم فلز,نوع فلز,مدت ماندگاری در خاک , و نوع خاک.

Pin Point: در این منوی کاری از سوپر سنسور برای تعیین و مشخص نمودن نقطه اصلی هدف استفاده میشود و میتوان نوع فلز را در این حالت از لحاظ آهنی یا غیر آهنی بودن هدف بدست آورد.در مدل های قبلی پیدا کردن نقطه اصلی یکی از دغدعه های اپراتور ها بود که در این مدل برطرف شده است

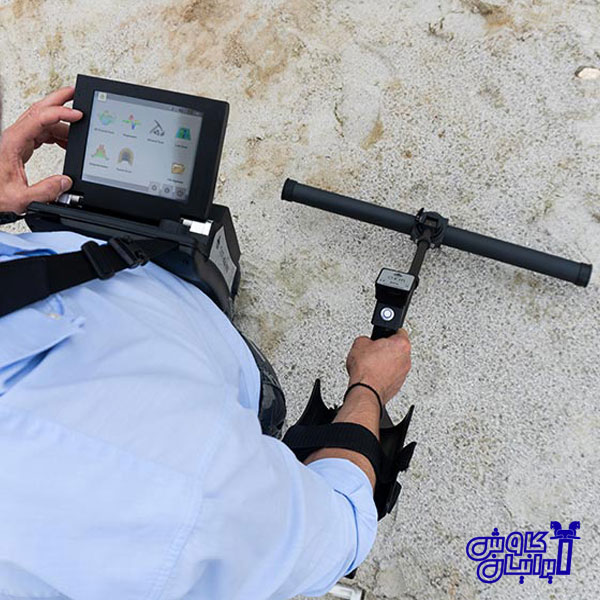

Live Scan: در این حالت اپراتور محدودیت های حالتهای قبلی را ندارد و میتواند در هر زاویه و مسیری حرکت نماید. و به محض حرکت دادن آنتن از آنچه در زیر آنتن قرار گرفته است مطلع شود .برای برداشت های اولیه میتوان از این روش استفاده نمود.

Mineral Scan:  در این حالت با استفاده از Super Sensor میتوان برای معدن یابی و یا یافتن مواد معدنی که باعث ایجاد تداخل در اسکن میشود استفاده نمود.

Tunnel scan: برای یافتن فضای خالی و مقبره ها استفاده میشود . در تپه های باستانی و قلعه ها میتوان برای یافتن اتاقک ها و درهای ورودی از آنتن تونل استفاده نمود.

Magnetometer: برای یافتن فلزات آهنی نزدیک به سطح استفاده میشود. از این منوی کاری برای پاکسازی و حذف فلزات ناخواسته و سطحی استفاده میشود

دستگاه اسکنر EXP 6000 ساخت شرکت OKM آلمان بوده و امکاناتی از جمله رابط کاربری منحصر به فرد ، چند زبانه بودن  و آنتن های بی سیم امکان دستیابی به هدف را به آسانی فراهم می کند. فلزیاب exp 6000 از نرم افزار Visualizer 3D برای تجزیه و تحلیل گرافیک اشیاء کشف شده و تعیین عمق و ابعاد اهداف زیرزمینی مانند آثار باستانی ، گنجینه های گرانبها و اشیاء تاریخی استفاده می کند.

دستگاه exp 6000 یکی از مدل های برتر OKM برای کاوشگران گنج  ، باستان شناسان ،  قبرهای گبری ، حفاری های طلایی و نقشه برداران است. این دستگاه کاملاً بی سیم است و می توان از طریق صفحه لمسی ، عینک ویدیویی با رایانه لوحی اندرویدی استفاده کرد. جزو اولین اسکنر های زمینی سه بعدی در جهان است که از پروب تلسکوپی جدید استفاده می کند که می تواند از 50 تا 120 سانتی متر افزایش یابد.

سوپر سنسور دستگاه اسکنر EXP 6000

این زمین پروب اندازه گیری تخصصی یکی از بهترین لوازم جانبی اسکنر زمین در بازار است. با استفاده از این تبعیض آنتن و پین با اشاره از اشیاء به خاک سپرده شد با سهولت امکان پذیر است.
سنسور تونل:
این پروب اندازه گیری را می توان به ردیاب های فلزی ۳D نصب شده برای تشخیص مخفی تونل ها، اتاقهای، زیرزمین ها، پناهگاه ها، غارها و بسیاری از دیگر اهداف کاورنو که معدوده فلزیاب ها از جمله دستگاه ژئوفیزیک EXP 6000 از ان برخوردار است.
سنسور پخش زنده:
این زمین پروب پیمایشگر پخش خواهد کرد اندازه گیری داده به طور مستقیم بر روی صفحه نمایش دستگاه گنج یاب تصویری OKM EXP6000 به دیدن اشیاء زیرزمینی “زنده”. بنابراین اپراتور از اسکنر زمین ۳D می تواند به سرعت بررسی یک منطقه بزرگ را پیدا اهداف بالقوه زیرزمینی

سایر ویژگی ها و مشخصات دستگاه اسکنر EXP 6000 بنا به ادعای کارخانه سازنده:

کامپیوتر، حداقل مورد نیاز

• درایو CD-ROM: حداقل ۴ برابر
• رابط (انتقال داده): USB
• فضای دیسک رایگان: حداقل ۵۰ مگابایت
• حافظه کاری (RAM): حداقل ۲۵۶ مگابایت
• کارت گرافیک: حداقل ۱۲۸ مگابایت ، سازگار با OpenGL
• پردازنده: حداقل ۱٫۲ گیگاهرتز
• سیستم عامل: ویندوز XP ، ویندوز ویستا ، ویندوز ۷ ، ویندوز ۸ ، ویندوز ۱۰

واحد کنترل دستگاه اسکنر EXP 6000

• وزن: تقریباً ۲۲۰۰ گرم
• پردازنده / CPU اصلی: QuadCore AMD @ 2 گیگاهرتز ، OpenGL 4.2 HD Radeon GPU
• نمایش CPU: ۶٫۵ “، ۱۰۲۴ x 768 Pixel TFT | رنگ | ۶۵۰ سی دی / کیلومتر
• حافظه اطلاعات: ۱۶ گیگابایت SDCard صنعتی ، کلاس ۱۰
• دمای کار: ۰ ° C – 70 ° – C
• دمای ذخیره سازی: –۲۰ ° – ۶۰ ° C
• ضد آب: خیر
• ولتاژ: ۱۱٫۸ – ۱۴٫۸ VDC ، حداکثر ۳۰ W
• زمان کار: تقریبا ۳ ساعت (منبع تغذیه کامل شارژ شده ، ۲۵ درجه سانتیگراد)
• رطوبت هوا: ۵٪ – ۷۵٪
• بازخورد: آکوستیک ، تصویری
• نوع حفاظت: IP40
• فناوری انتقال داده: WiFi 802.11na / b / g ، MIMO 2×2
• میزان انتقال داده: ۱۱ – ۵۴ مگابیت بر ثانیه
• دامنه: حداکثر. ۳۰ متر (خط دید به مونتاژ میله تلسکوپی)
• حافظه کاری: ۴ گیگابایت Kingston HyperX

مونتاژ میله تلسکوپی

• وزن: تقریباً ۱۹۰۰ گرم
• حافظه داده: ۲۵۶ KB
• دمای کار: ۰ ° C – 70 ° C
• دمای ذخیره سازی: -۲۰ ° C – 60 ° C
• ضد آب: خیر
• پردازنده: ARM Cortex M0 + @ 48 مگاهرتز
• ولتاژ: ۱۱٫۸ – ۱۴٫۸ VDC ، حداکثر ۳۰W
• زمان کار: تقریبا ۵ ساعت (منبع تغذیه کامل شارژ شده ، ۲۵ درجه سانتیگراد)
• رطوبت هوا: ۵٪ – ۷۵٪
• نوع حفاظت: IP40
• فناوری انتقال داده: WiFi 802.11na / b / g ، MIMO 2×2
• میزان انتقال داده: ۱۱ – ۵۴ مگابیت بر ثانیه
• دامنه: حداکثر. ۳۰ متر (خط دید تا واحد کنترل)
• حافظه کاری: ۳۲ KB
